Introdução
A perda de dados em dispositivos de armazenamento é uma realidade que muitos de nós enfrentamos em algum momento. Discos rígidos (HDs) podem falhar depois de anos armazenando fotos de família, vídeos de momentos especiais e documentos importantes. Mídias ópticas como CDs, DVDs e Blu-rays, embora projetadas para durar décadas, também sofrem degradação com o tempo ou por manuseio inadequado. Quando essas falhas ocorrem, a sensação de perder lembranças insubstituíveis ou documentos importantes é devastadora.
Felizmente, existem ferramentas e técnicas que podem ajudar a recuperar dados aparentemente perdidos. Este post foca em discos rígidos e mídias ópticas, explorando como funcionam fisicamente, o que causa sua deterioração, e como o ddrescue pode ser utilizado para recuperar dados. Entretanto, existem situações onde outras técnicas serão necessárias, algumas exigindo até mesmo intervenção em laboratórios profissionais.
Antes de começarmos, um aviso importante: a recuperação de dados é uma área onde o conhecimento faz toda a diferença. Um procedimento incorreto pode inviabilizar completamente a recuperação de dados que seriam recuperáveis com as técnicas adequadas. Este artigo visa fornecer o entendimento necessário para que você tome as melhores decisões ao enfrentar esse desafio.
Como funcionam as mídias de armazenamento físico
Do físico ao digital: Como armazenamos bits em matéria
Antes de mergulharmos na recuperação de dados, é importante entender como os dados digitais (1s e 0s) são armazenados fisicamente:
Em HDDs (discos magnéticos): Os bits são armazenados como minúsculos ímãs microscópicos na superfície do disco. Cada região magnetizada pode estar orientada em uma de duas direções, representando 1s e 0s. Quando o disco gira, o cabeçote de leitura detecta essas mudanças no campo magnético e as converte em sinais elétricos, que por sua vez são interpretados como dados binários pelo computador.
Em mídias ópticas (CDs, DVDs, Blu-rays): Os dados são armazenados como minúsculas depressões (“pits”) e áreas planas (“lands”) na superfície do disco. Quando um laser é direcionado à superfície, ele reflete de maneira diferente ao atingir um pit ou um land. Esses diferentes reflexos são captadas por um sensor que as converte em sinais elétricos, que são interpretados como 1s e 0s pelo computador.

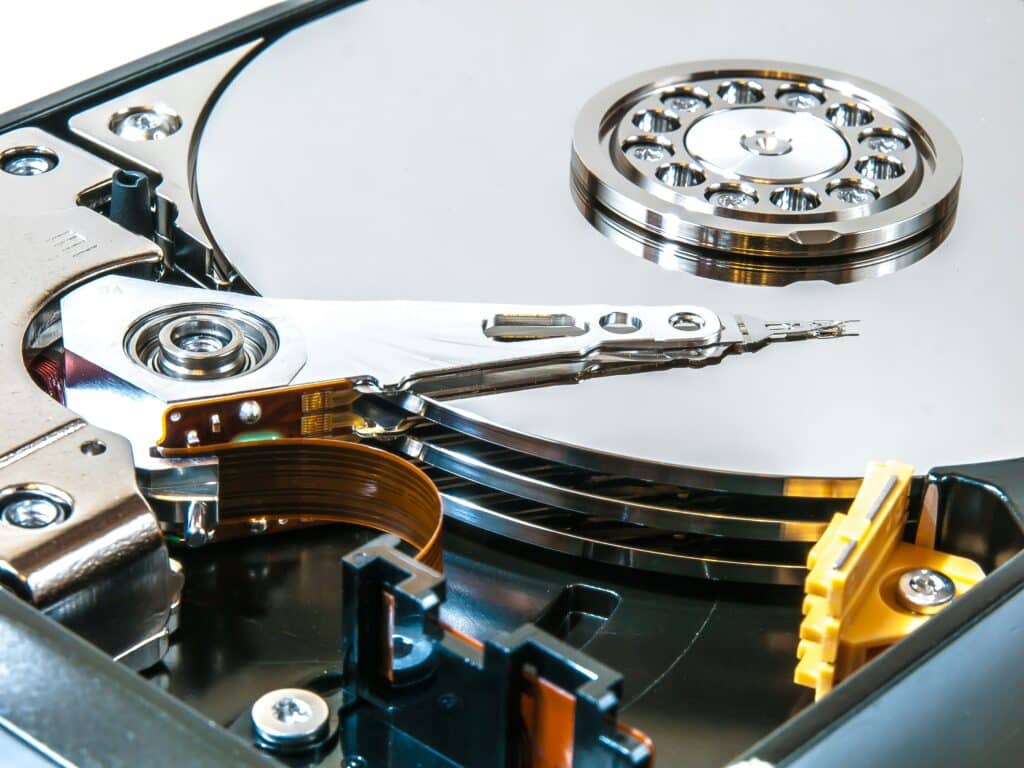

HDDs: A engenharia por trás dos discos rígidos
Os discos rígidos combinam precisão mecânica com armazenamento magnético:
- Discos (platters): São vários discos empilhados que giram juntos, cada um com superfícies cobertas por material magnético onde os dados são gravados.
- Cabeçotes de leitura/gravação: São componentes minúsculos que “flutuam” a uma distância microscópica sobre a superfície dos discos. São tão próximos que um fio de cabelo humano pareceria uma montanha em comparação.
- Atuador: É o braço que move os cabeçotes para dentro e para fora dos discos. Ele posiciona os cabeçotes sobre as trilhas corretas, e à medida que o disco gira, o cabeçote pode ler diferentes setores.
- Motor: Mantém os discos girando a uma velocidade constante (geralmente entre 5.400 e 7.200 rotações por minuto em computadores pessoais).
- Controladora: É o “cérebro” do disco rígido, um circuito eletrônico que coordena todos os componentes e se comunica com o computador.
Como os dados são organizados fisicamente:
- Setores: São pequenos pedaços do disco onde os dados são armazenados. Representam a menor unidade de dados que pode ser lida ou escrita de uma vez (tradicionalmente 512 bytes, hoje muitos usam 4KB).
- Trilhas: São círculos concêntricos em cada disco. Imagine como várias circunferências desenhadas do centro até a borda do disco.
- Cilindros: Quando você tem vários discos empilhados, as trilhas que estão a mesma distância do centro do disco formam um cilindro invisível. O computador usa esse conceito para otimizar a leitura e gravação.

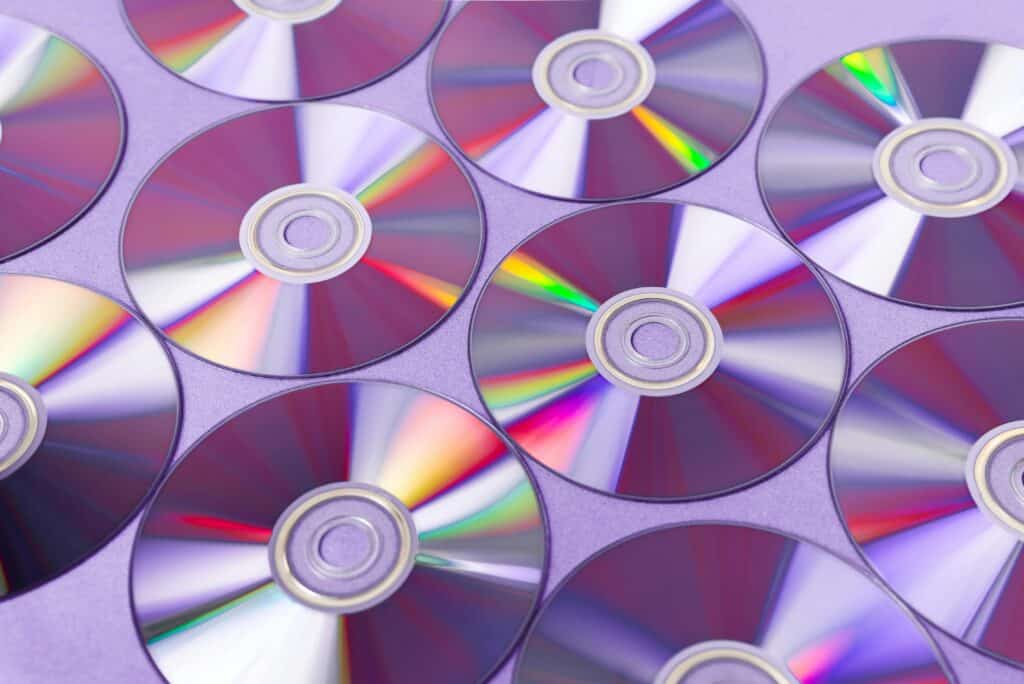

Mídias Ópticas: Da luz aos dados
As mídias ópticas como CDs, DVDs e Blu-rays possuem similiaridades com disco rigido porém usa a ótica ao invés de magnetismo. O sistema utilizando mídia óptica pode ser dividido entre mídia e leitor/gravador:
Componentes físicos da mídia:
- Base de policarbonato: A estrutura principal transparente do disco
- Camada de dados: Geralmente feita de material orgânico onde são criados os pits e lands
- Camada refletora: Uma fina película metálica (geralmente alumínio) que reflete o laser
- Camada protetora: Verniz que protege as camadas inferiores
Componentes do leitor/gravador:
- Sistema laser: Emite o feixe de luz para ler ou gravar os dados
- Sistema óptico: Lentes e espelhos que direcionam o laser
- Fotodetector: Capta a luz refletida e a converte em sinais elétricos
- Sistema de foco e rastreamento: Mantém o laser precisamente posicionado
A evolução das mídias ópticas:
A evolução de CDs para DVDs e depois para Blu-rays se deve principalmente a avanços no sistema óptico:
- CDs usam laser vermelho/infravermelho com comprimento de onda de 780nm
- DVDs usam laser vermelho mais preciso com comprimento de onda de 650nm
- Blu-rays usam laser azul-violeta com comprimento de onda de 405nm
O laser de comprimento de onda menor permite criar e ler pits e lands menores, o que aumenta drasticamente a capacidade de armazenamento. É como se conseguíssemos escrever letras cada vez menores no mesmo espaço. Essa evolução permitiu que a capacidade saltasse de cerca de 700MB nos CDs, para 4.7GB nos DVDs e para 25GB ou mais nos Blu-rays.
Você sabia? As mídias ópticas possuem mecanismos fascinantes de proteção contra pirataria. Se você se interessa por este assunto, confira nosso post sobre A História do Mecanismo Anti-Pirataria do PlayStation 1 onde exploramos como a Sony utilizou técnicas físicas inovadoras nas trilhas dos CDs para combater cópias não autorizadas.
Por que você perde os dados? Anatomia das falhas
O universo de falhas em dispositivos de armazenamento
Existem diversas causas que podem levar à perda de dados em dispositivos de armazenamento. Cada tipo de falha exige uma abordagem diferente para recuperação, e o que funciona para um problema pode ser ineficaz ou até prejudicial para outro. Entender a natureza da falha é o primeiro passo para escolher a estratégia correta de recuperação e evitar danos adicionais. Um diagnóstico equivocado pode resultar em perda permanente de dados que seriam recuperáveis.
Falhas em HDDs
Falhas Mecânicas:
- Falha de cabeçote: Os cabeçotes podem parar de funcionar ou, pior, colidir com a superfície do disco (head crash), causando danos físicos graves
- Falha do motor: Quando o disco não gira ou gira de forma irregular
- Falha do atuador: O braço não consegue se mover corretamente para posicionar os cabeçotes
Bad Sectors: Os bad sectors (setores defeituosos) são o resultado final de vários problemas que podem ocorrer:
- Degradação natural do material magnético ao longo do tempo
- Danos físicos localizados na superfície do disco
- Colisão prévia do cabeçote com a superfície
- Exposição a campos magnéticos fortes
Quando um setor se torna defeituoso, ele não consegue mais manter os dados magnetizados corretamente ou não pode ser lido de forma confiável.
Falhas Eletrônicas: O problema mais comum é a falha da controladora, o circuito eletrônico que gerencia todas as operações do disco. Quando isso acontece, geralmente o computador nem reconhece a presença do disco quando conectado.
Falhas Lógicas: Estas são frequentemente consequências de bad sectors em áreas críticas do disco como:
- Corrupção do sistema de arquivos
- Corrupção do MBR/GPT (informações de inicialização do disco)
Falhas em Mídias Ópticas
Degradação Física:
- Arranhões: Danos à camada externa que dificultam a passagem do laser
- Delaminação: As camadas que compõem o disco começam a se separar
- Oxidação: A camada metálica refletora reage com o ar e oxida
- Deterioração química: Conhecida como “disc rot”, é uma deterioração da mídia causada por reações químicas ao longo do tempo
Quando o ddrescue pode (e não pode) ajudar
Cenários onde o ddrescue é eficaz
Para HDDs:
- Bad sectors isolados: Quando apenas alguns setores estão danificados, o ddrescue pode recuperar todo o resto
- Discos com respostas lentas: Quando o disco ainda funciona, mas tem dificuldades em ler certas áreas
Para mídias ópticas:
- Arranhões superficiais: Danos que não atingiram a camada de dados
- Problemas de leitura parciais: Quando apenas partes do disco apresentam erro
Limitações do ddrescue
Não pode resolver:
- Falhas mecânicas completas: Quando o disco não gira ou os cabeçotes não se movem
- Falhas da controladora: Quando o circuito eletrônico do disco está danificado
- Danos físicos graves: Como head crash severo que danificou extensivamente a superfície
- Arranhões profundos em mídias ópticas: Que atingiram a camada onde os dados estão gravados
Importante entender: O ddrescue é uma ferramenta para criar uma cópia bit a bit da mídia danificada. Ele tenta salvar todos os dados possíveis, mesmo que as estruturas lógicas (como tabela de partição ou sistema de arquivos) estejam corrompidas. O objetivo é obter o máximo possível da imagem do disco mesmo que a velocidade de leitura esteja baixa ou o setor esteja apresentando defeito intermitente, após ter a imagem do disco armazenado de forma confiável que prosseguimos para outros metódos de recuperação das estruturas lógicas caso estejam corrompidas.
Riscos na recuperação de dados
AVISO IMPORTANTE: A tentativa de recuperação de dados de dispositivos danificados pode resultar em perda permanente e irreversível de informações se não for realizada corretamente. Abaixo estão alguns riscos que você deve conhecer:
- Desgaste adicional: Cada tentativa de leitura em um disco já comprometido pode acelerar sua deterioração
- Danos térmicos: Discos já fragilizados podem superaquecer durante longos processos de recuperação
- Falha catastrófica: Um disco com falhas mecânicas iniciais pode sofrer uma falha completa durante tentativas de recuperação
- Corrupção de dados: Técnicas incorretas podem corromper estruturas lógicas ainda intactas
- Danos físicos permanentes: Tentativas de reparo físico sem equipamento adequado podem causar danos irreversíveis
Exemplos de danos que podem ocorrer durante a recuperação:
- Um head crash durante a operação pode riscar mais superfícies do disco
- Superaquecimento pode desmagnetizar áreas ainda intactas
- Manipulação incorreta pode contaminar a câmara hermética do disco
- Tentativas de reparar a controladora podem danificar componentes eletrônicos adicionais
Por isso recomendamos:
- Sempre crie uma imagem completa do dispositivo antes de qualquer tentativa de recuperação lógica
- Faça backup dessa imagem em local seguro antes de manipulá-la
- Limite o tempo de operação contínua em discos severamente danificados
- Considere serviços profissionais para casos críticos
Como o ddrescue trabalha: Algoritmos e estratégias
Princípios fundamentais do ddrescue
O ddrescue adota uma abordagem única em relação à recuperação de dados:
- Não-destrutivo: Nunca escreve no dispositivo danificado
- Persistente: Mantém um registro detalhado do que já foi lido
- Inteligente: Adapta estratégias baseado no comportamento do dispositivo
- Focado em dados brutos: Trabalha no nível de blocos, não de arquivos
Por que priorizar a criação de imagem
A abordagem correta para recuperação de dados sempre começa pela criação de uma imagem completa do dispositivo, e há excelentes razões para isso:
- Preservação: Uma vez que você tem a imagem, o dispositivo original pode ser desligado, evitando mais degradação
- Segurança: Qualquer manipulação posterior é feita na imagem, não no dispositivo original
- Múltiplas tentativas: Você pode tentar diferentes técnicas de recuperação na mesma imagem
- Velocidade contra o tempo: Discos danificados podem falhar completamente a qualquer momento, então recuperar o máximo de dados o mais rápido possível é crucial
Tentar recuperar estruturas lógicas (como MBR, GPT ou sistema de arquivos) diretamente no dispositivo original é extremamente arriscado e pode resultar em perda permanente de dados que seriam recuperáveis.
Curiosidade: em perícia forense a mídia é conectada ao computador no modo read only (apenas leitura) para fazer imagem da mídia. É documentado inicialmente hash do disco (como SHA256) e o perito posteriormente faz a análise apenas na imagem do disco e é possível confirmar que aquela imagem é referente ao disco pelo hash dela. Esse processo é importante em perícias forenses já que minimiza o risco de danificar evidências.
O algoritmo de quatro fases do ddrescue
O ddrescue utiliza um algoritmo sofisticado dividido em quatro fases principais, cada uma com uma função específica no processo de recuperação:
1. Fase de Cópia (Copying)
Esta fase inicial tenta ler blocos de N setores (parâmetro configurável) e realiza até cinco passagens distintas:
- Primeira passagem: Lê as partes não tentadas ainda, marca blocos com erro como non-trimmed e pula. Essa passagem também pula partes devido a lentidão na resposta.
- Segunda passagem: Semelhante a primeira passagem porém faz a leitura no sentido oposto
- Terceira e quarta passagens: Tentam ler os blocos que foram pulados devido a lentidão na resposta. A quarta passagem é feita no sentido oposto da terceira passagem.
- Quinta passagem: Uma varredura final, sem pular áreas problemáticas
O objetivo dessas múltiplas passagens é delimitar rapidamente grandes áreas defeituosas, recuperar primeiro as áreas mais promissoras, e criar bons pontos de partida para a fase de aparo.
2. Fase de Aparo (Trimming)
Na fase anterior foi identificado blocos problemáticos porém esses blocos possuem N setores e, normalmente, não são todos os setores que estão defeituoso. Por isso, nessa fase, o ddrescue tenta reduzir o tamanho do bloco problemático da seguinte forma:
- Para cada bloco marcado como non-trimmed, lê um setor de cada vez a partir da borda inicial até encontrar um setor defeituoso
- Em seguida, lê um setor de cada vez a partir da borda final até encontrar um setor defeituoso
- Marca os setores defeituosos encontrados como “bad-sector”
- Marca o resto do bloco como “não-raspado” (non-scraped)
3. Fase de Raspagem (Scraping)
Esta fase tenta recuperar os dados não recuperados nas fases anteriores lendo, sequencialmente, cada setor dos bloco “não-raspado” e marcando como bad-sector os setores que apresentarem falha.
4. Fase de Novas Tentativas (Retrying) Esta fase opcional tenta ler novamente os setores marcados como defeituosos:
- Tenta ler novamente os setores defeituosos até atingir o número especificado de tentativas
- A direção é invertida após cada passagem
- Cada setor defeituoso é tentado apenas uma vez em cada passagem
É importante entender que o ddrescue não pode saber se um setor é irrecuperável ou se eventualmente será lido após algumas tentativas.
O arquivo de log (mapfile) é salvo periodicamente, bem como quando o ddrescue termina ou é interrompido. Assim, em caso de interrupção, você pode retomar do último “checkpoint” feito.
Possibilidade de múltiplas tentativas
Uma das grandes vantagens do ddrescue é a capacidade de realizar múltiplas tentativas de recuperação, mesmo em diferentes momentos:
- Você pode pausar e retomar o processo a qualquer momento
- É possível executar tentativas em dias diferentes (útil quando o disco superaquece)
- Pode ajustar parâmetros entre tentativas baseado nos resultados anteriores
- O arquivo de log garante que o progresso é mantido entre sessões
Isso pode ser útil em casos que o disco apresenta defeito intermitente, um dos fatores que podem influenciar é a temperatura do disco, ou seja, é possível que não seja possível ler um determinado setor após um tempo já que o disco esquenta durante a recuperação.
O que fazer após usar o ddrescue
IMPORTANTE: Antes de qualquer manipulação, faça um backup da imagem original que você obteve com o ddrescue. É recomendado que qualquer tentativa de recuperação de estruturas lógicas seja feita em uma cópia da imagem, nunca no arquivo original.
Após ter feito a imagem do disco com ddrescue, podemos fazer uma análise dos danos no nível lógico, ou seja, o que foi corrompido? Foi o MBR/GPT que foi corrompido? Foi o sistema de arquivo (NTFS, ext4, etc) que foi corrompido? Os próximos passos vão depender das respostas dessas perguntas. Existe também a possibilidade da imagem obtida pelo ddrescue não tenha nenhum problema e você já consiga montar as partições e acessar os seus arquivos normalmente.
Conclusão
O ponto crucial a entender é que o ddrescue não é uma solução mágica de “um clique” para recuperar arquivos. Ele é uma ferramenta especializada para obter o máximo de dados brutos possível de uma mídia danificada, criando uma base sólida para os passos subsequentes de recuperação.
Ao compreender como funcionam os dispositivos de armazenamento, como eles falham e como o ddrescue trabalha para contornar essas falhas, você estará muito melhor equipado para enfrentar desafios de recuperação de dados e, o mais importante, para prevenir a perda completa de informações valiosas.
Lembre-se: em recuperação de dados, a paciência é uma virtude. O ddrescue pode levar horas ou até dias para completar seu trabalho em discos muito danificados, mas esse tempo é um investimento que maximiza suas chances de recuperar informações importantes.
